Conversor RS232-C / RS485 Isolado (PMC719)
O módulo PMC719 tem por finalidade converter sinais de comunicação serial compatíveis com o padrão RS232-C, para sinais de comunicação serial compatíveis com o padrão RS485 e vice versa. Pode operar com controle de fluxo via o sinal RTS da RS232-C ou com controle de fluxo automático. O canal RS485 é galvanicamente isolado da interface RS232-C.

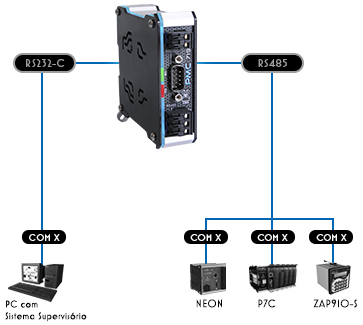

Exemplo 1: Acesso a rede RS485 através de sistema supervisório
Neste exemplo temos um computador com um sistema de supervisão acessando através de uma rede RS485 diversos controladores instalados no chão de fábrica. Nesta arquitetura o sistema de supervisão, como por exemplo o HIscada Pro, pode ler e/ou escrever dados em qualquer um dos controladores de campo, por exemplo, através do protocolo SCP-HI e/ou MODBUS-RTU.

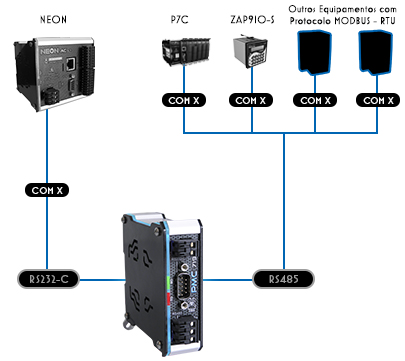

Exemplo 2: Acesso a rede RS485 através de controlador mestre
Neste exemplo temos um controlador NEON operando como mestre em uma rede RS485 contendo diversos de equipamentos de campo. Nesta arquitetura o controlador mestre pode ler e/ou escrever dados em qualquer um dos equipamentos de campo utilizando o protocolo MODBUS-RTU.
Dúvidas, consulte nossa FAQ sobre PMC719.
Especificação Técnica
A tabela a seguir apresenta as principais especificações técnicas para cada tipo de módulo de conversão:
| Especificação | PMC719 |
|---|---|
| Alimentação | 10..30VDC |
| Consumo | 50 mA máx. |
| Proteção contra surtos | Sim |
| Isolação Galvânica | Sim |
| Leds de Sinalização | Alimentação (azul)RD ativado (verde)TD ativado (vermelho) |
| Ethernet | – |
| Interface RS232-C | Conector SUB-D macho (9 pinos) na configuração DCE |
| Interface RS485 | – |
| Controle de Fluxo | Configurável como automático ou via sinal RTS |
| Coletor de dados | – |
| Temperatura de Operação | 0 .. 60 ºC |
| Temperatura de Esctocagem | -20 .. 70 ºC |
| Umidade relativa | <95% sem condensação |
| Caixa | Alumínio e Poliestireno |
| Grau de Proteção | IP30 |
| Bornes | 1 conector de 2 bornes destacável tipo alavanca para a alimentação.1 conector de 3 bornes destacável tipo alavanca para interface RS485. |
| Dimensões externas | 32,0 (L) x 100,00 (A) x 106,00 (P) mm |
| Peso | 0,3 Kg aproximado |
| Fixação | Trilho DIN TS35 |
| Especificação Técnica (PET) | PET.71900100 |
| O conversor PMC719 (Conversor RS232-C / RS485 Isolado) foi descontinuado, sendo este substituído pelo GTON-P modelo GTON-P RS3. |
