Serial / Ethernet (ESC713)

Atenção: Este equipamento está obsoleto ! Não são mais produzidos e não oferecemos mais suporte técnico para os mesmos. Eles foram substituidos pelo ESC716.

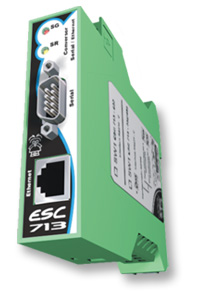

Conversor Serial / Ethernet, modo transparente, serial virtual (ESC713 – Obsoleto)

ESC 713

O módulo ESC713 é um conversor RS232-C ou RS485 para uma rede Ethernet 10 Mbits. Foi desenvolvido de forma a prover uma interface que permite a qualquer dispositivo com recursos de comunicação serial ser acessado através de uma rede Ethernet de forma transparente, através de um driver que emula uma porta de comunicação serial (COMx) virtual. Sendo assim, os programas desenvolvidos para acessar os equipamentos via interface serial podem continuar a ser utilizados sem alteração de firmware, e comunicarem-se com equipamentos remotamente dentro de uma rede Ethernet. Adicionalmente o ESC713 implementa um ponto Ethernet, com endereço IP próprio e suporte para comunicação direta via protocolo TCP-IP ou UDP.

Á partir de set/2012 este módulo saiu de produção, sendo substituído pelos módulos ESC715-IS com isolação galvânica e ESC715-NI sem isolação galvânica.

Dúvidas, consulte nossa FAQ sobre ESC713.

Especificação Técnica

Especificação ESC713
Alimentação 10..30 Vdc
Proteção contra inversão de polaridade.
Consumo 50mA máximo
Ethernet 10 Base T (10 Mbits via conector RJ45)
Serial Suporta taxas de comunicação de 1200 a 115200 bps, paridade ou não, 7 ou 8 bits.
Buffers 2 x 510 bytes
RS232-C Sinais RX, TX, RTS, CTS e GND
RS485 Sinais +DT, -DT e GND (não disponível em todos os modelos)
Sinalização Led Verde (SR), Led Vermelho (SG)
Temperatura de Operação 0 a 55°C
Temperatura de Estocagem -25 a 80°C
Umidade relativa <90% sem condensação
Caixa Poliamida UL94 V0 – Verde
Bornes 1 borne destacável com 4 conexões e fixação por parafusos para terminais tipo pino
Grau de proteção IP20
Dimensões Externas 22,5 (L) x 99 (A) x 118,6 (P) mm
Peso 0,12 Kg aproximado
Especificação Técnica (PET) PET.71300100

Material de Apoio

Fórum

Temos um Fórum com a participação da comunidade de usuários do ESC713 com várias dúvidas respondidas pela nossa equipe de Suporte Técnico.

Base de Conhecimento

Veja aqui as dúvidas mais frequentes sobre o ESC713.

Central de Ajuda

Veja aqui todos os nossos canais de Suporte Técnico.
