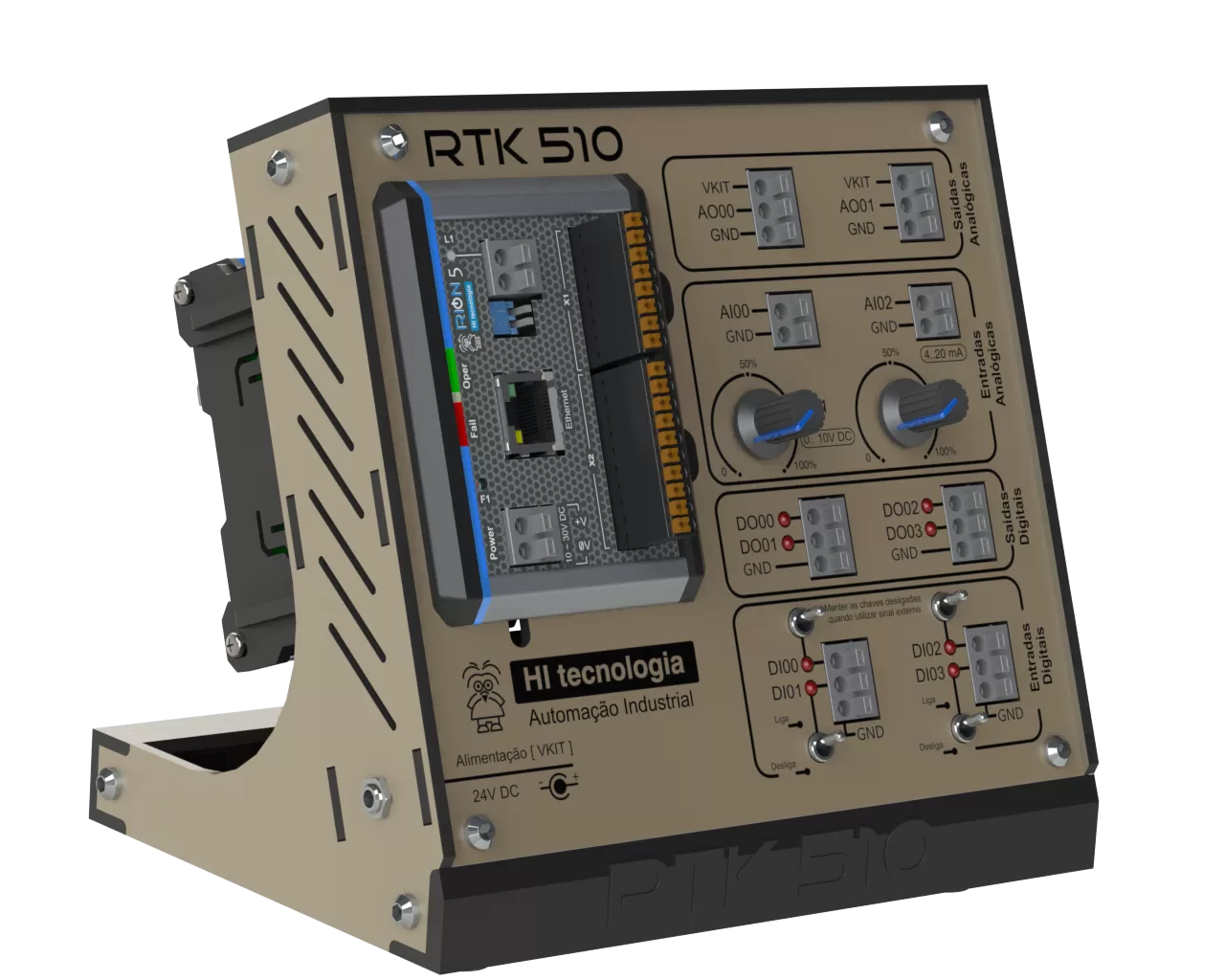

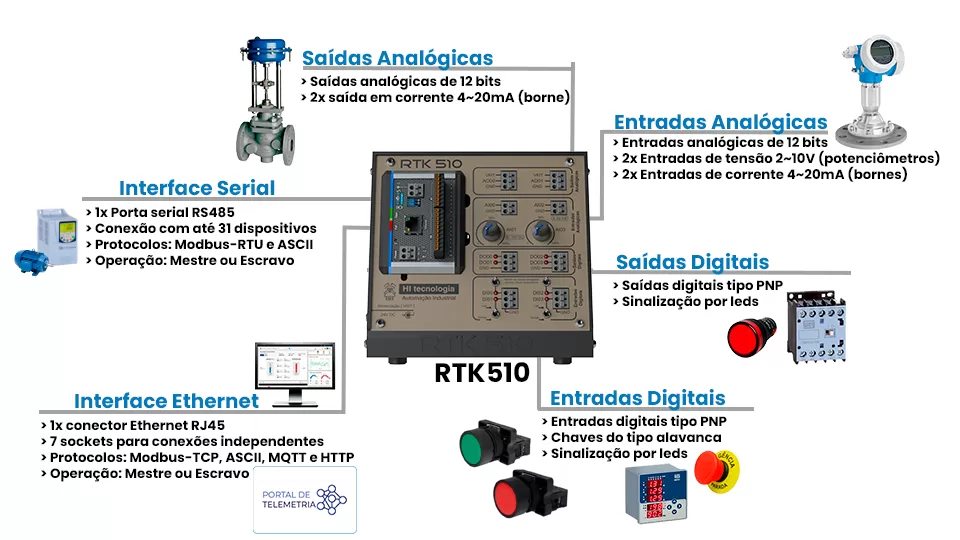

Os kits da família RTK510 são ideais para o treinamento de programação de CLP’s baseados na norma IEC-61131. Esses kits incluem uma fonte de alimentação, chaves para simulação de sensores e sinais digitais, potenciômetros para simulação de sinais analógicos, LEDs para indicar o status das saídas digitais e bornes para interface com processos reais. Com esses recursos, os kits proporcionam uma experiência prática e completa para o aprendizado e desenvolvimento de habilidades em programação de CLP’s.
Especificação | RTK 510 |
|---|---|
Aplicação | 60 kB |
Banco de dados | 8 kB |
Bloco PID | 4 |
Tempo de Instrução Lógica | 500 ns |
Alimentação | 10 A 30V DC |
Consumo | 3W máximo |
Temperatura de operação | 0 a 60 °C |
Temperatura de estocagem | -20 a 80 °C |
Umidade relativa | ≤95% sem condensação |
Caixa | MDF e ABS |
Peso | 0.9 Kg |
Grau de proteção | IP30 |
Nome | Doc. Técnicas | Ent. Digitais | Saídas Digitais | Ent Analógicas | Saídas Analógicas | Ent. PT100 (*1) | Célula de Carga (*2) | Encoder (*3) | Contador rápido (*3) | PWM (*3) |
|---|---|---|---|---|---|---|---|---|---|---|
HIO140 | PMU.11114000 | 4 | 4 (TR) | 4 | 2 | – | – | 1 | 1 | – |
Observações:
Obs 1: Alguns canais dos módulos podem ser mutuamente exclusivos. Consulte o manual do módulo para mais detalhes.

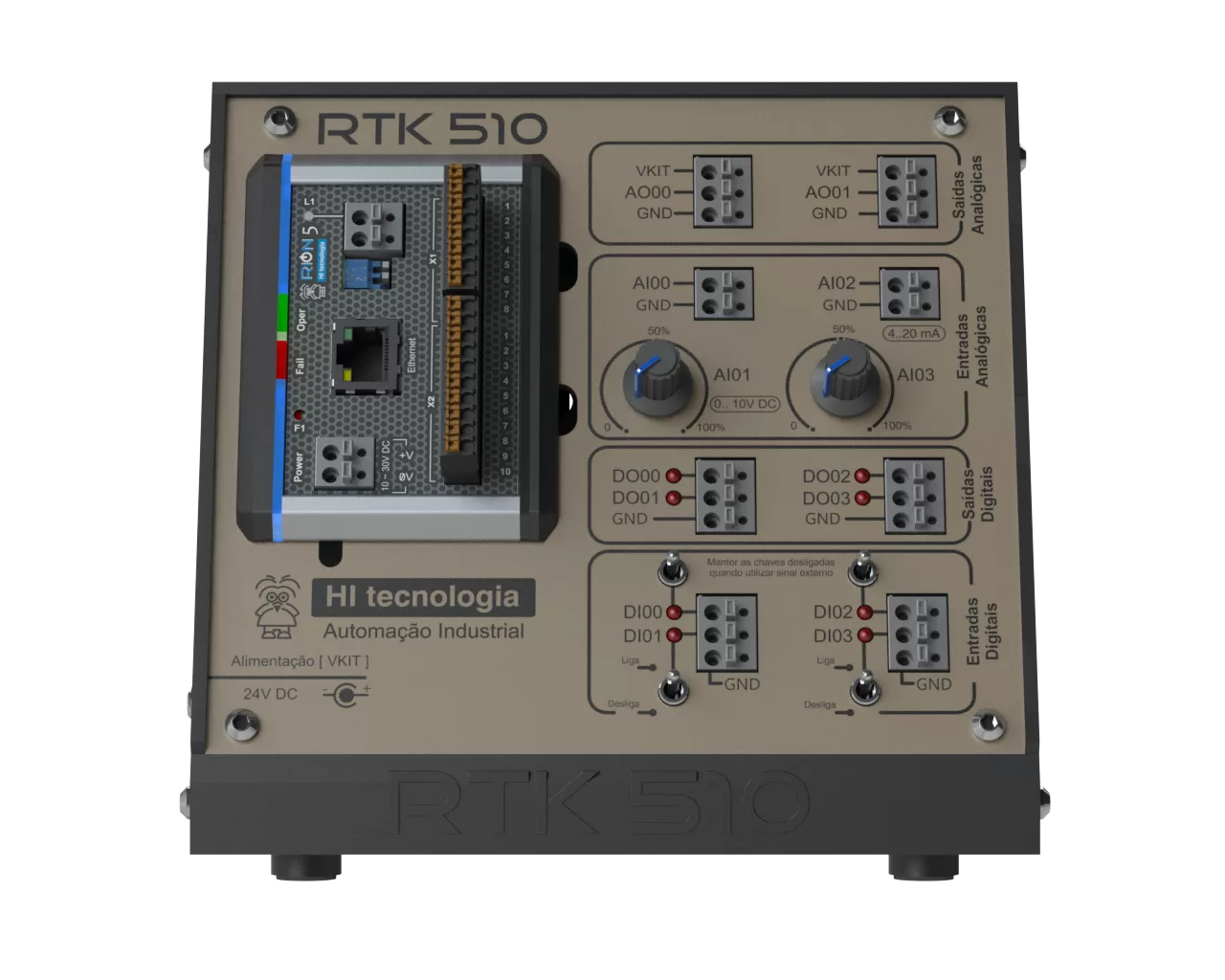

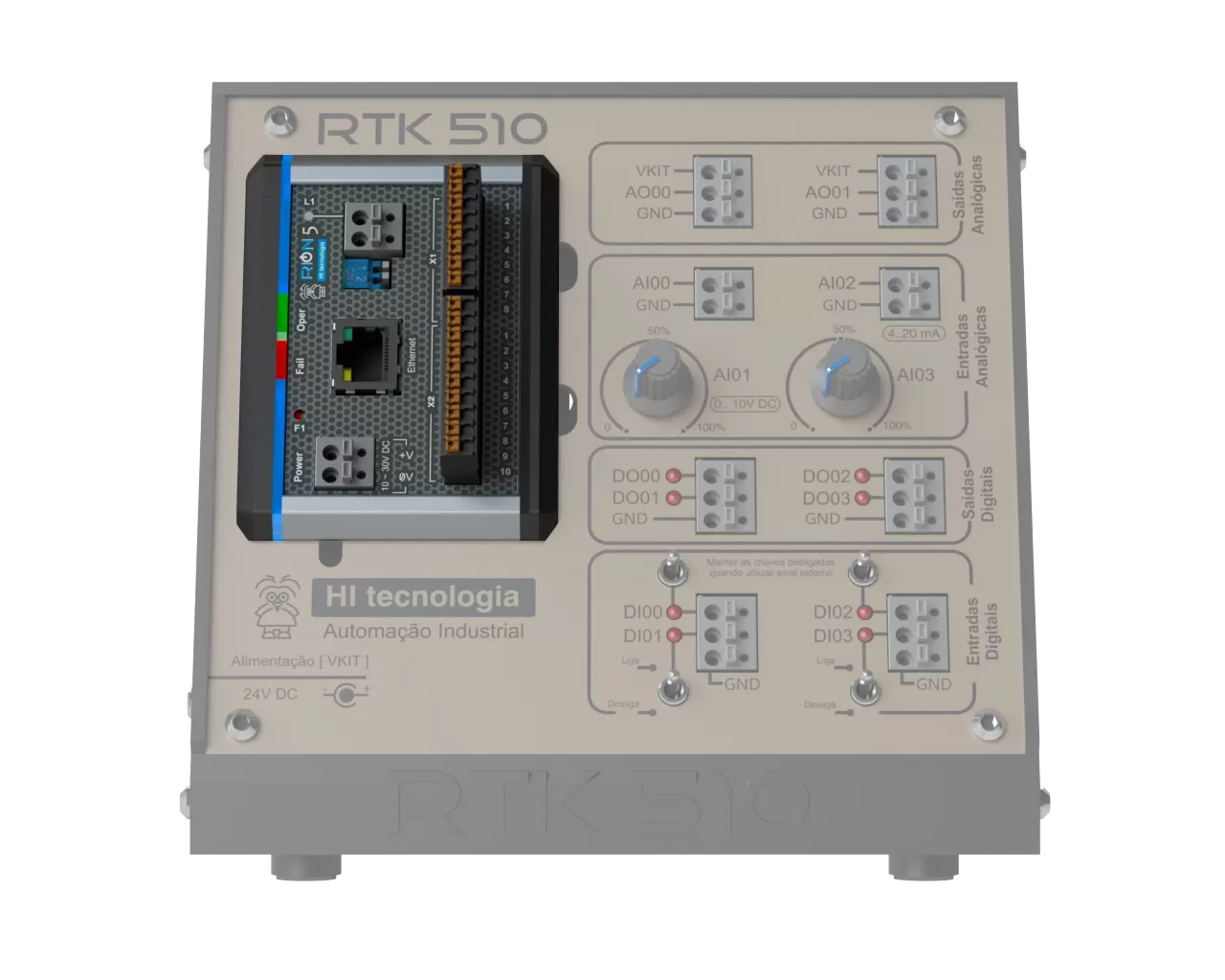

Recurso | RTK 510 |
|---|---|
Bornes de interface | 2 bornes tipo mola para entradas analógicas
2 bornes tipo mola para saídas analógicas 4 bornes tipo mola para entradas digitais 4 bornes tipo mola para saídas digitais |
Simulação Entrada Digital | 4 chaves e 4 leds de sinalização |
Estado da Saída Digital | 4 Leds de sinalização |
Simulação de Entrada Analógica | 2 Potenciômetros |
Entrada Digital configurável para contador rápido | 1 borne tipo mola |
Entrada Digital configurável para encoder | 1 borne tipo mola |
Bornes de Alimentação | 1 de 24V DC |

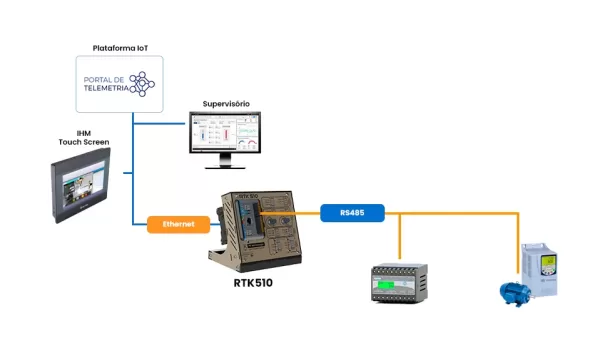

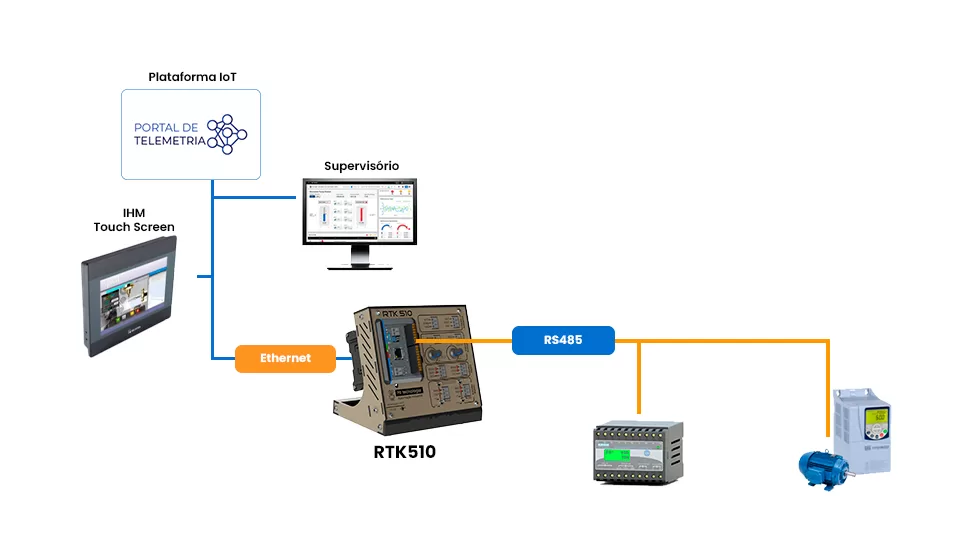

Canal de Comunicação RION-5 | 1 canal Ethernet 10/100 Mbits 1 canal RS485 |
Fonte de Alimentação Externa | Fonte AC/DC 24V 1A |
