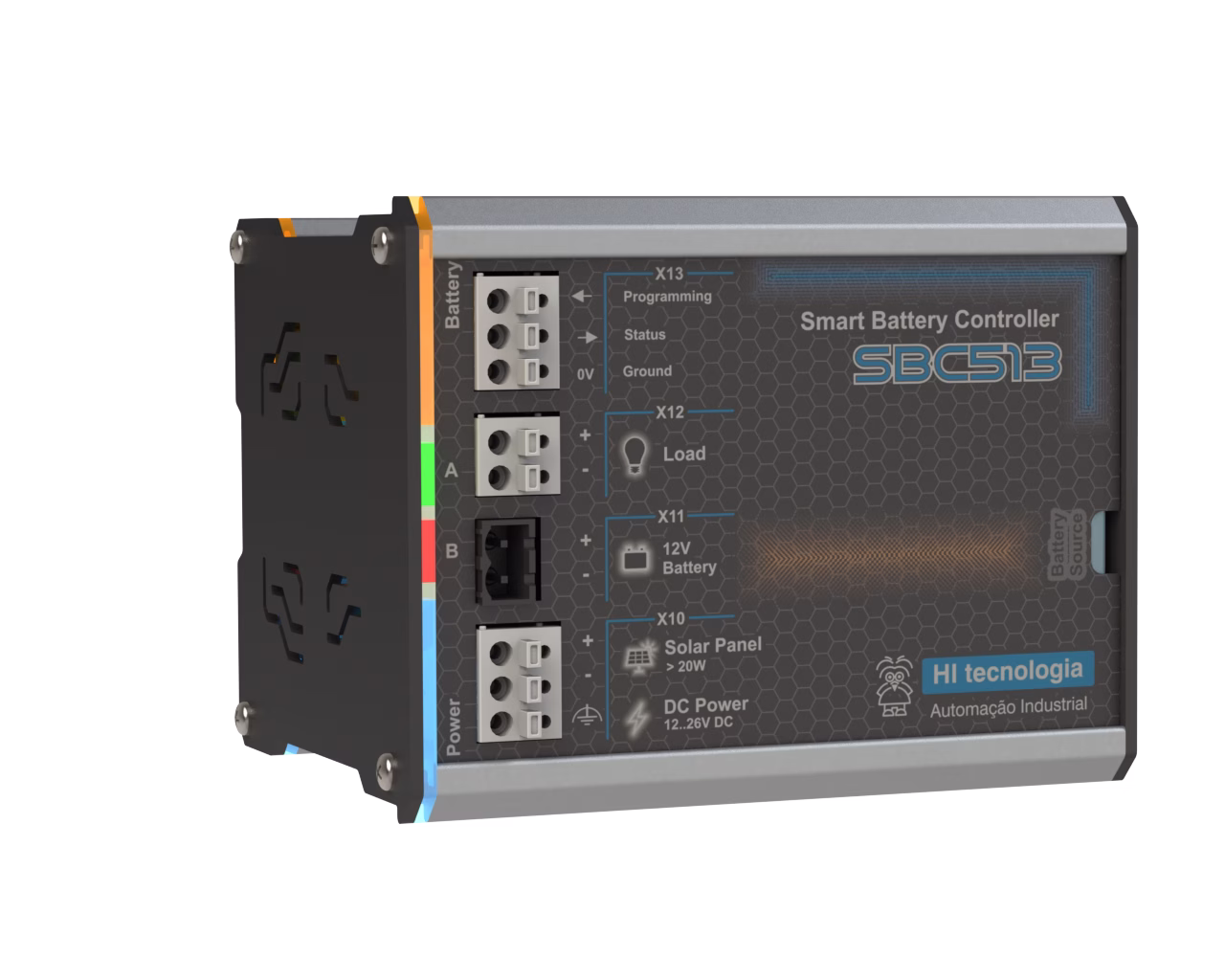

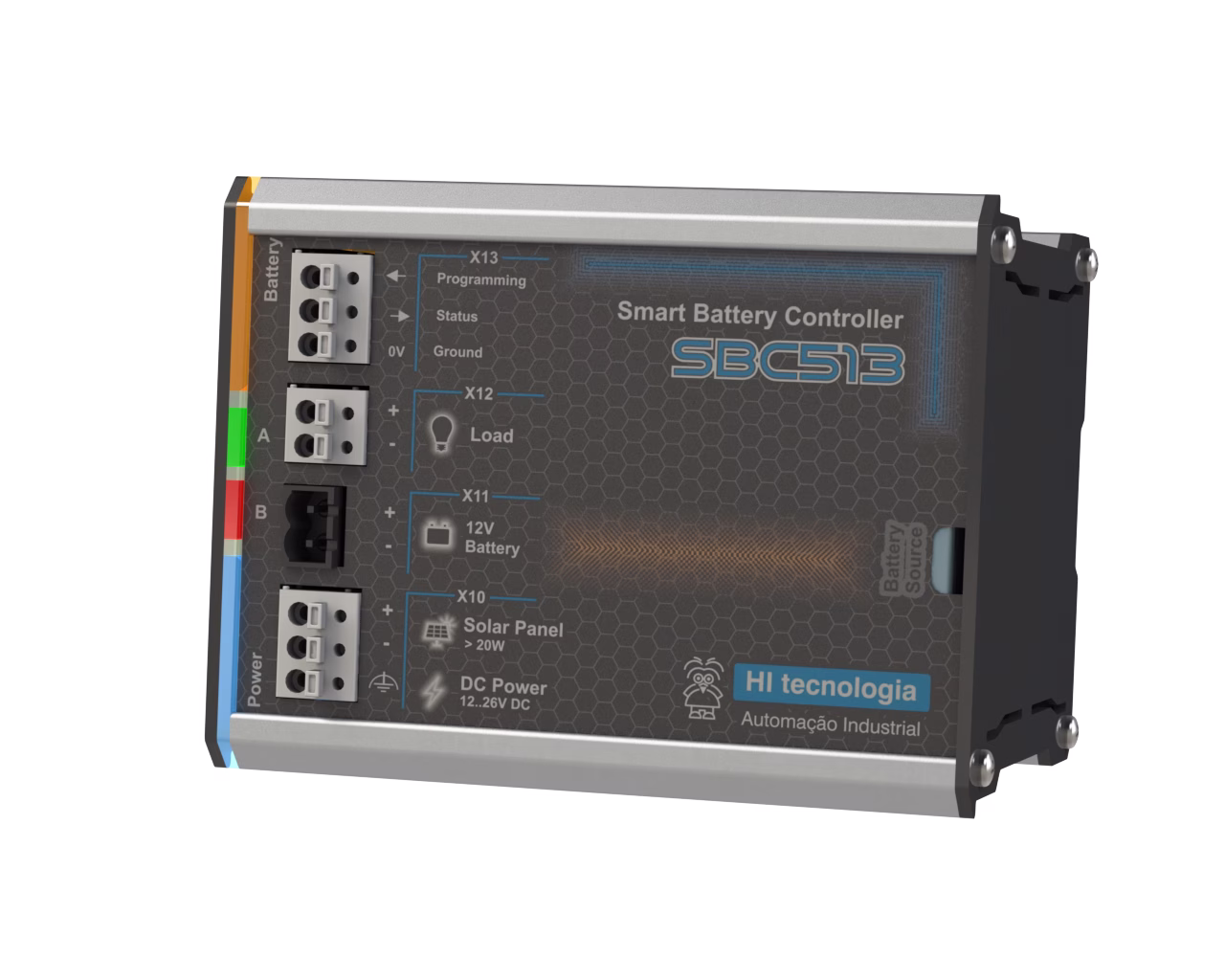

O SBC513 (Smart Battery Controller) é uma fonte nobreak 12V para trilho DIN: um nobreak DC com bateria de lítio-ferro-fosfato (LiFePO4) de 12,8 V e 5 Ah integrada, que mantém cargas de até 15 W ligadas, sem interrupção, quando a energia cai.
O SBC513 fica entre a alimentação e o equipamento. A bateria permanece ligada ao barramento de saída o tempo todo, por isso não existe tempo de comutação: quando a entrada falha, a bateria já está alimentando a carga.
Ligado a uma fonte de 17 a 28 Vdc, como a fonte de 24 V do próprio painel, o SBC513 alimenta a carga e recarrega a bateria ao mesmo tempo. A tensão de saída acompanha a bateria, de 10 V a 14,4 V. Sem bateria conectada, o módulo opera como fonte estabilizada de 14,4 V para cargas de até 15 W.
Com um painel fotovoltaico de 20 W (Voc 22 V / Vmp 17,5 V) ligado ao borne X10, o SBC513 extrai a maior corrente que o painel consegue entregar e limita a subtensão na entrada para evitar o colapso do painel, o chamado efeito soluço. À noite ou com pouca insolação, a bateria assume toda a carga. Não é preciso controlador solar externo.
Com a entrada presente, a bateria recarrega até 14,4 V enquanto a carga é alimentada.
Sem entrada, a saída se mantém no platô de descarga da química LiFePO4, próximo de 12,8 V.
Ao chegar a 10,0 V, a saída é desligada para evitar a descarga profunda das células.
Quando a entrada volta, a saída é religada na hora e a recarga recomeça sozinha.
A bateria interna tem cerca de 64 Wh de energia nominal (12,8 V x 5 Ah). A autonomia depende da potência consumida pelo equipamento ligado à saída:
| Consumo da carga | Autonomia estimada |
|---|---|
| 1 W | 64 horas |
| 2 W | 32 horas |
| 5 W | 12 h 45 min |
| 10 W | 6 h 25 min |
A recarga completa, de 0 a 100%, leva cerca de 5 horas, com corrente máxima de 1,3 A.
O SBC513 atende equipamentos de 12 Vdc com consumo de até 15 W que não podem desligar em uma queda de energia:
Vai usar o SBC513 em telemetria, saneamento ou óleo e gás?
Informe o modelo e a quantidade: a equipe comercial da HI retorna com preço e prazo de entrega.
O borne X13 tem a saída digital Charging, optoacoplada do tipo PNP, com nível de tensão igual ao da saída (10 a 14,4 V) e sem isolação. Ela repete o LED B: ativa enquanto a bateria recarrega, desligada com a bateria carregada ou sem entrada, e pulsando em falha da bateria. Ligada a uma entrada digital de um CLP, como o NEON5 com módulo HIO115, permite acompanhar a recarga e gerar alarmes de bateria na supervisão.
Saída energizada; apaga quando a bateria cai abaixo de 10 V.
Tensão de entrada suficiente para recarregar a bateria ou alimentar a carga. Ajuda a avaliar se a insolação do painel é suficiente.
Aceso durante a recarga, piscando em falha na tensão da bateria, apagado com a bateria carregada.
Alimentação de entrada presente.
| Identificação | |
|---|---|
| Modelo | SBC513-S 12/5 (código 300.513.012.050) |
| Função | No-break DC (UPS) e controlador de carga solar |
| Entrada | |
| Tensão de entrada (X10) | 17 a 28 Vdc |
| Painel solar | 20 W (Voc 22 V / Vmp 17,5 V) |
| Consumo máximo | 20 W + consumo da carga |
| Rendimento | Até 98% |
| Proteções da entrada | Inversão de polaridade e surto |
| Saída | |
| Tensão de saída (X12) | 10,0 a 14,4 V, acompanhando a bateria; 14,4 V estabilizados sem bateria |
| Potência máxima de saída | 15 W |
| Proteções da saída | Curto-circuito e sobrecarga |
| Comutação para a bateria | Instantânea, sem tempo de comutação |
| Bateria | |
| Bateria (X11) | LiFePO4, 4 células (4S), 12,8 V nominal, 5 Ah (cerca de 64 Wh), integrada |
| Recarga | Até 14,4 V e 1,3 A; cerca de 5 h de 0 a 100% |
| Corte por subtensão (UVLO) | 10,0 V, com rearme automático no retorno da entrada |
| Sinalização e CLP | |
| Saída digital Charging (X13) | Optoacoplada PNP, nível igual à saída (10 a 14,4 V), sem isolação |
| Sinalização | LEDs Battery, A, B e Power |
| Mecânica e ambiente | |
| Temperatura de operação | 0 a 60 °C |
| Temperatura de estocagem | -20 a 80 °C |
| Umidade relativa | Até 95%, sem condensação |
| Caixa e proteção | Alumínio e poliestireno, IP30 |
| Fixação | Trilho DIN TS35 |
| Dimensões | 110 (L) x 89 (A) x 93 (P) mm |
| Peso | 915 g |
Ficou alguma dúvida antes de orçar?
Fale com a equipe da HI: (19) 2139-1700 ou vendas@hitecnologia.com.br.
O SBC513 é uma fonte nobreak 12V para trilho DIN desenvolvida pela HI Tecnologia. Ele reúne em um só módulo uma bateria LiFePO4 de 12,8 V e 5 Ah, o carregador, um controlador de carga solar e as proteções, e mantém cargas de até 15 W ligadas sem interrupção quando a energia cai.
Depende do consumo da carga. Com cerca de 64 Wh de energia nominal, a autonomia estimada é de 64 horas com 1 W, 32 horas com 2 W, 12 h 45 min com 5 W e 6 h 25 min com 10 W.
Sim. O borne X10 aceita um painel fotovoltaico de 20 W (Voc 22 V / Vmp 17,5 V). O próprio SBC513 faz o controle de carga da bateria, sem controlador solar externo.
A saída acompanha a tensão da bateria, entre 10,0 V e 14,4 V, com potência máxima de 15 W. Sem bateria conectada, o módulo fornece 14,4 V estabilizados.
Sim. Com tensão na entrada e sem bateria, ele opera como fonte estabilizada de 14,4 V para cargas de até 15 W. Nesse modo não há backup em caso de falta de energia.
Um nobreak comum alimenta equipamentos de 127 ou 220 V em corrente alternada e precisa de inversor para converter a energia da bateria. O SBC513 é um nobreak DC: trabalha só em corrente contínua, sem inversor e sem tempo de comutação, com rendimento de até 98%.
Pela saída digital Charging (borne X13), optoacoplada PNP. Ela fica ativa enquanto a bateria recarrega, desligada com a bateria carregada ou sem entrada, e pulsa em caso de falha da bateria. Basta ligá-la a uma entrada digital do CLP.
A bateria LiFePO4 suporta tipicamente milhares de ciclos, contra centenas das baterias de chumbo-ácido seladas, mantém a tensão estável durante a descarga e é uma das químicas de lítio mais estáveis termicamente. Isso reduz a manutenção em campo.
São dois passos: clique em Adicionar ao Orçamento e, na página seguinte, informe seus dados e envie. A equipe comercial responde por e-mail ou telefone.
SBC513-S 12/5
Código 300.513.012.050
Nobreak DC 12 V para trilho DIN, com bateria LiFePO4 de 5 Ah integrada e entrada para painel solar.
