Aprenda como funcionam as camadas da automação industrial e como estruturar cada nível da pirâmide para otimizar processos, reduzir falhas e cortar custos de produção de forma eficiente.
O que são as camadas da automação?
As camadas da automação são divisões hierárquicas em 5 níveis projetadas para estruturar o fluxo de dados e controle dentro de uma aplicação industrial. Essa estrutura conecta os sensores físicos da aplicação até o sistema de gestão empresarial que integra todas as áreas de uma empresa.
Quais são as 5 camadas da automação industrial?
Para facilitar a gestão e a operação, a automação industrial é dividida em níveis que vão do campo à nuvem. Veja a seguir o que faz cada uma dessas camadas:
Nível 1: Dispositivos de Campo (Sensoriamento e Atuação)
É a base física do processo onde sensores e atuadores interagem diretamente com as variáveis físicas da aplicação. Aqui ficam os sensores de temperatura, vazão e transmissores de pressão.
Nível 2: Controle de Processo (CLPs e Gateways)
Esta camada funciona como o cérebro em tempo real da fábrica. É responsável por ler os dados dos sensores, executar as regras lógicas e dar comandos imediatos.
A HI Tecnologia atua fortemente neste segmento com os seguintes hardwares:
- P7C: CLP de médio porte ideal para alta densidade de pontos de entrada e saída
- NEON 5: CLP compacto de baixo custo
- RION 5: Relé programável e módulo de I/O distribuído
Esses equipamentos utilizam protocolos industriais como Modbus, MQTT, HTTP e ASCII para trocar informações de forma nativa com outros equipamentos.
Nível 3: Supervisão Local (IHM e SCADA)
Neste nível, os operadores conseguem visualizar toda a operação em telas gráficas, gerenciar alarmes locais e ajustar parâmetros de processo em tempo real.
O HIscada Pro realiza essa supervisão local, operando como cliente OPC para se conectar a dispositivos de qualquer fabricante. Ele suporta scripts na linguagem Lua para customização profunda e gravação direta em bancos de dados via padrão ODBC.
Nível 4: Supervisão e Gestão em Nuvem (Plataforma IoT)
Com a chegada da Indústria 4.0, a telemetria em nuvem permite monitorar ativos espalhados geograficamente sem a necessidade de computadores locais dedicados.
O Portal de Telemetria da HI Tecnologia é uma plataforma IoT 100% em nuvem que oferece acesso remoto seguro a todos os dados do campo. Com o Portal você pode:
- Supervisionar e monitorar dados
- Criar dashboards de forma visual e intuitiva
- Enviar alertas automáticos via e-mail e Telegram
Nível 5: Gerenciamento Corporativo (ERP)
É o topo da pirâmide de automação, onde sistemas integrados centralizam dados administrativos, planejamento de recursos, finanças e faturamento da empresa.

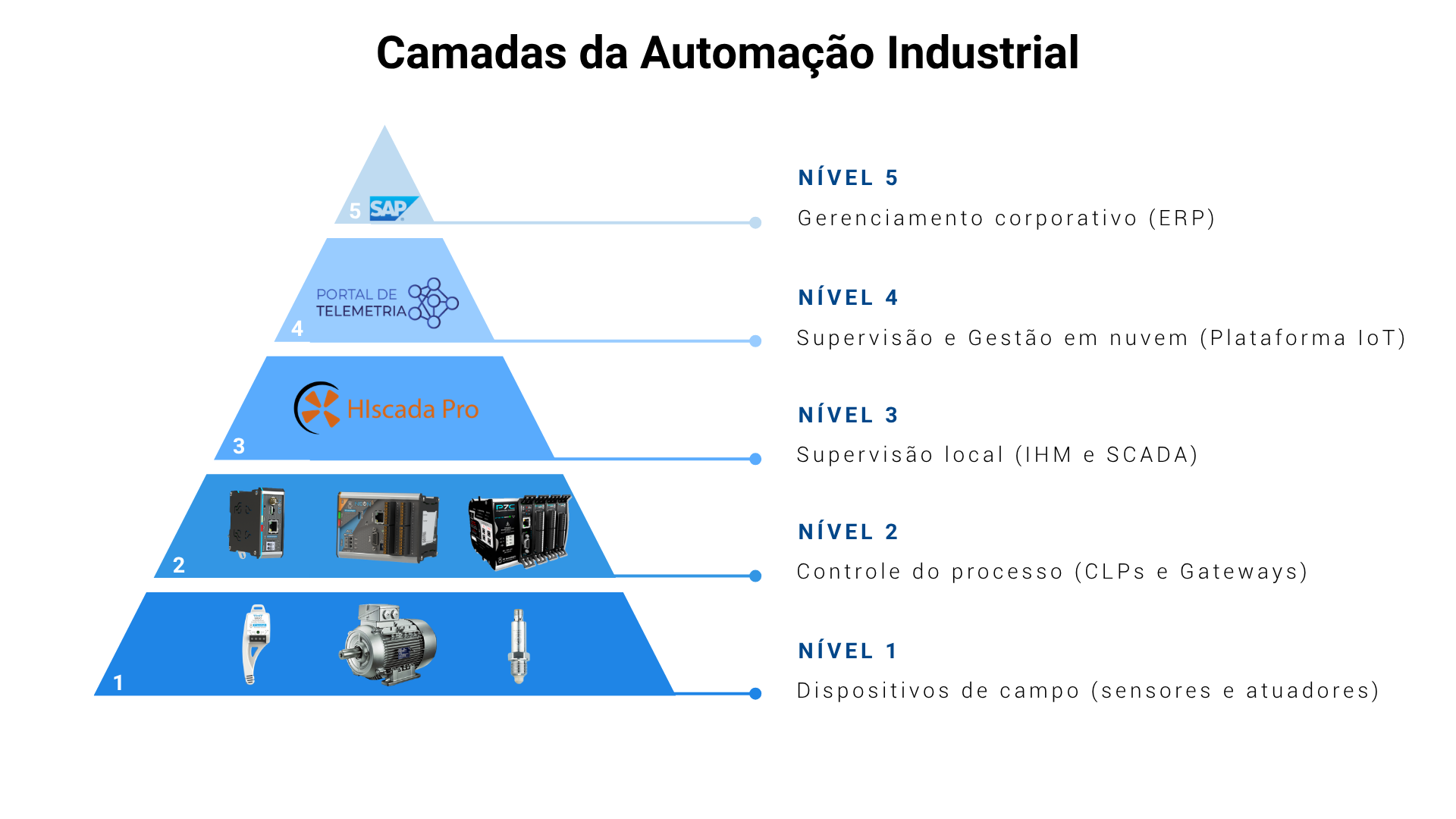

Tabela Comparativa: Camadas da Automação
A imagem abaixo resume a hierarquia das camadas e as soluções de integração industrial:
Quais os benefícios de integrar as camadas de automação?
A integração vertical entre as camadas da automação traz vantagens competitivas essenciais para a eficiência de qualquer operação. Ao conectar sensores de campo a servidores corporativos, as indústrias obtêm:
- Decisões baseadas em dados: Visibilidade de ponta a ponta e redução de anotações ou registros manuais suscetíveis a falhas.
- Redução do custo operacional (OPEX): Detecção proativa de anomalias no processo, reduzindo perdas e o consumo excessivo de recursos.
- Manutenção preventiva: Dados contínuos de uso que alertam sobre a necessidade de parada técnica antes que ocorram falhas graves em equipamentos de campo.
FAQ: Dúvidas Comuns sobre a Pirâmide de Automação
O que é a integração vertical na indústria?
É a conexão direta entre os sistemas do chão de fábrica (redes de controle industrial) e os sistemas corporativos de administração, unificando a Tecnologia da Informação e a Tecnologia da Operação.
Qual a função de um CLP na pirâmide?
Localizado no Nível 2, o CLP executa lógicas matemáticas e regras de segurança para garantir que motores, bombas e válvulas funcionem com alta precisão e sem dependência de sistemas externos.
Por que usar telemetria em nuvem?
Ela permite monitorar estações ou equipamentos dispersos sem gastar recursos com infraestruturas físicas de computadores no local, viabilizando o monitoramento em tempo real a partir de qualquer dispositivo móvel.
Conclusão
Estruturar e integrar as camadas da automação é indispensável para as empresas que buscam digitalizar processos e cortar custos operacionais de forma duradoura. Ao conectar desde o sensoriamento físico de campo até os níveis de inteligência na nuvem e no ERP, as operações eliminam desperdícios e alcançam maior desempenho da automação industrial inteligente.
